  • GERADOR DE ENERGIA COLONIAL ALDO SOLAR GEF-12540RC 12,54KWP REFUSOL TRIF 220V CANADIAN
Gerador de Energia Fotovoltaico com potência de 12,54 kWp

Principais recursos dos painéis
Confiabilidade aprimorada com a tecnologia de célula de 5 barras
Excelente eficiência do módulo de até 18,8%
Excepcional desempenho de baixa irradiação > 96 %
Caixa de derivação IP67, resistência de longo prazo ao clima
Carga de neve pesada de até 5.400 Pa carga de vento de até 2.400 Pa

DADOS ELÉTRICOS
Potência nominal máx. (Pmáx) 330W
Tensão operacional ideal (Vmp) 37,2V
Corrente operacional ideal (Imp) 8,88A
Tensão de circuito aberto (Voc) 45,6 V
Tensão de curto circuito (Isc) 9,45 A
Eficiência do módulo 16,97%
Temperatura operacional -40 °C ~ +85 °C
Tensão máxima do sistema 1.000 V (IEC) ou 1.000 V (UL)
Desempenho do módulo TIPO 1 (UL 1703) ou contra incêndio CLASSE C (IEC 61730)
Classificação máx. de fusíveis da série 15 A
Classificação da aplicação Classe A
Tolerância depotência 0 ~ + 5 W

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura(Pmax) -0.41 % / °C
Coeficiente de temperatura(Voc) -0.31 % / °C
Coeficiente de temperatura(Isc) 0.053 % / °C
Temperatura nominal da celula 45±2°C

DADOS DE ENTRADA:
Potência FV máxima recomendada 13KWp
Área de tensãoMPP350~890 VCC
Tensão máx. de entrada 1000 VCC
Corrente DC Operacional máxima 40A
Tensão de arranque 350 VCC
Rastreadores de MPP 1
Corrente máx. de curto-circuito dos módulos solares 50A
Número entradas DC 6 x Mais, 6 x Menos *Phoenix Sunclix ®

DADOS DE SAÍDA:
Potência nominal de saída 11.000W
Conexão de rede AC / Fases de alimentação - L1, L2, L3, N, PE
Tensão nominal 208/220VCA ( 3 NPE 127V +N )
Faixa de tensão - 166~264VCA
Frequência nominal / Faixa de Frequência 60 / 57~ 63Hz Ajustável
Corrente máx. de saída 3x29A
THD máximo 1,8%

DADOSGERAIS:
Resfriamento - Convecção natural
Temperatura Ambiente (°C) - 25 … + 55
Umidade relativa do ar - 0 a 100%
Ruído (dBA) < 45
Tipo de proteção IP65
Interfaces - Ethernet, RS485, sensor de temperatura e irradiação
Certificações - VDE V 0126-1-1, IEC 62109-1, IEC 62109-2, IEC 62116, IEC 61727, IEC 61683, IEC 60364-7-712, BDEW, AR-N, 4105, G59/3, CEI 0-21,CEI 0-16, EN 50438, AS 4777 (certificações atualizadas no site www.refu-sol.com)

PROTEÇÃO E SEGURANÇA:
Disjuntor DC
Monitoramento de isolação
Monitoramento de rede - Voltagem, Frequência, Anti-Ilhamento, Injeção DC
Separação de rede através relé de Rede Redundante
Monitoramento de Corrente Residual
Proteção Interna Contra Sobretensão tipo 3
Classe de Proteção (IEC 62103) / Categoria de Sobretensão (EN 60664-1) I / DC: II, AC: III

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 76 m²
Peso sobre otelhado - 18Kg/m² (com estrutura)
2 arranjos ligados em serie de 19 Painéis de 72 células em paralelo
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm
String Box de 01 OU 02 Entradas/1 Saida de 32A 1000V (composta por caixa especial com grau de proteção IP66, DPS, Chave Seccionadora e porta fusiveis com fusiveis)



Gere sua própria energia com o Gerador Solar Fotovoltaico Centrium Energy Grid-Tie ou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora. #linha#
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha(1200-1850 kWh/m2).

Atenção os geradorestem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

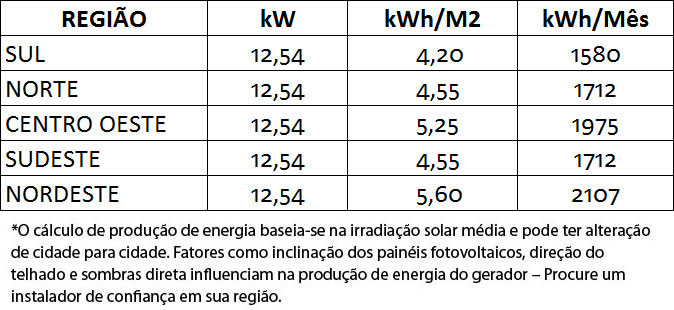

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²



O gerador de energia fotovoltaico de 12,54 kWp é composto por:
1 INVERSOR REFUSOL 865P020.000 11KW TRIF 220V LAN
38 PAINEL SOLAR CANADIAN CS6U-330P 72 CELULAS POLICRISTALINA 6 POLEGADAS 330 W
6 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
6 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
100 MT CABO SOLAR NEXANS ENERGYFLEX BR 0,6/1KV (1500 V DC) PRETO - MULTIPLO 25 METROS
100 MT CABO SOLAR NEXANS ENERGYFLEX BR 0,6/1KV (1500 VDC) VERMELHO - MULTIPLO 25 METROS
1 STRING BOX ECOSOLYS PJ063-17 1000V 32A 01 OU 02 ENTRADAS/ 01 SAIDA C/FUSIVEL
10 ESTRUTURA PAINEL SOLAR ROMAGNOLE 411113 RS-228 PERFIL DE ALUMINIO PAR 4,15 M P/ 4 PLACAS
10 ESTRUTURA PAINEL SOLAR ROMAGNOLE 411109 RS-226 P/TELHA COLONIAL 4 PLACAS
4 REFU CONTACT CONECTOR SUNCLIX 922006 2,5-6MM PLUG-IN MACHO E FEMEA



Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
